VPN na MacOS

ℹ️ Informacje ogólne

Na uczelni uruchomiony jest serwis VPN (Virtual Private Network) dostępny dla studentów jak i pracowników. Pozwala on na dostęp z dowolnego miejsca w internecie do zasobów szkolnych, w taki sposób jakby komputer był podłączony do sieci w PJATK.

🔧 Konfiguracja klienta VPN

Dla systemu MacOS Ventura (13.0.0) i nowszych

1. Klikamy logo Apple w lewym górnym rogu ekranu

2. Wybieramy Preferencje systemowe → Sieć

3. W prawym dolnym rogu naciskamy trzy kropki → Dodaj konfigurację VPN

4. Wybieramy L2PT przez IPSec

5. Wprowadzamy następujące dane:

   Pole	Wartość
   Nazwa usługi	PJATK
   Adres serwera	vpn.pjwstk.edu.pl
   Nazwa konta	sXXXXX (gdzie XXXXX to numer indeksu)
   Hasło	swoje hasło do konta studenckiego
   Wspólne hasło	PJATKvpn4Mac
   Nazwa grupy	pozostawiamy puste

6. Wykonujemy kolejne kroki opisane poniżej w sekcji Dodawanie tras routingu

Dla systemu MacOS starszego od Ventura

1. Klikamy logo Apple w lewym górnym rogu ekranu
2. Wybieramy Preferencje systemowe → Sieć
3. W lewym dolnym rogu wybieramy + (plusik)
4. Z menu Interfejs wybieramy: VPN
5. Typ VPN: L2TP przez IPSec
6. Nazwa usługi: musi być ustawiona na PJATK
7. Klikamy Utwórz
8. Wprowadzamy następujące dane:
   • Adres serwera: vpn.pjwstk.edu.pl
   • Nazwa konta: sXXXXX (gdzie XXXXX to numer indeksu)
9. Klikamy Ustawienia uwierzytelniania
10. W polu Hasło, podajemy swoje hasło
11. W polu Wspólne hasło wpisujemy: PJATKvpn4Mac
12. Klikamy OK
13. Wybieramy opcje Zaawansowane i odznaczamy opcję „Kieruj cały ruch przez połączenie VPN"
14. Klikamy OK i Zastosuj
15. Wykonujemy kolejne kroki opisane poniżej w sekcji Dodawanie tras routingu

🛣️ Dodawanie tras routingu

Aby prawidłowo skonfigurować trasy routingu:

1. Tworzenie pliku konfiguracyjnego

Uruchamiamy terminal (Applications > Utilities > Terminal) i wykonujemy następujące polecenia:

# Tworzymy plik konfiguracyjny
sudo touch /etc/ppp/ip-up

# Nadajemy odpowiednie uprawnienia
sudo chmod 755 /etc/ppp/ip-up

2. Edycja pliku konfiguracyjnego

Następnie uruchamiamy utworzony plik do edycji:

sudo nano /etc/ppp/ip-up

3. Konfiguracja routingu

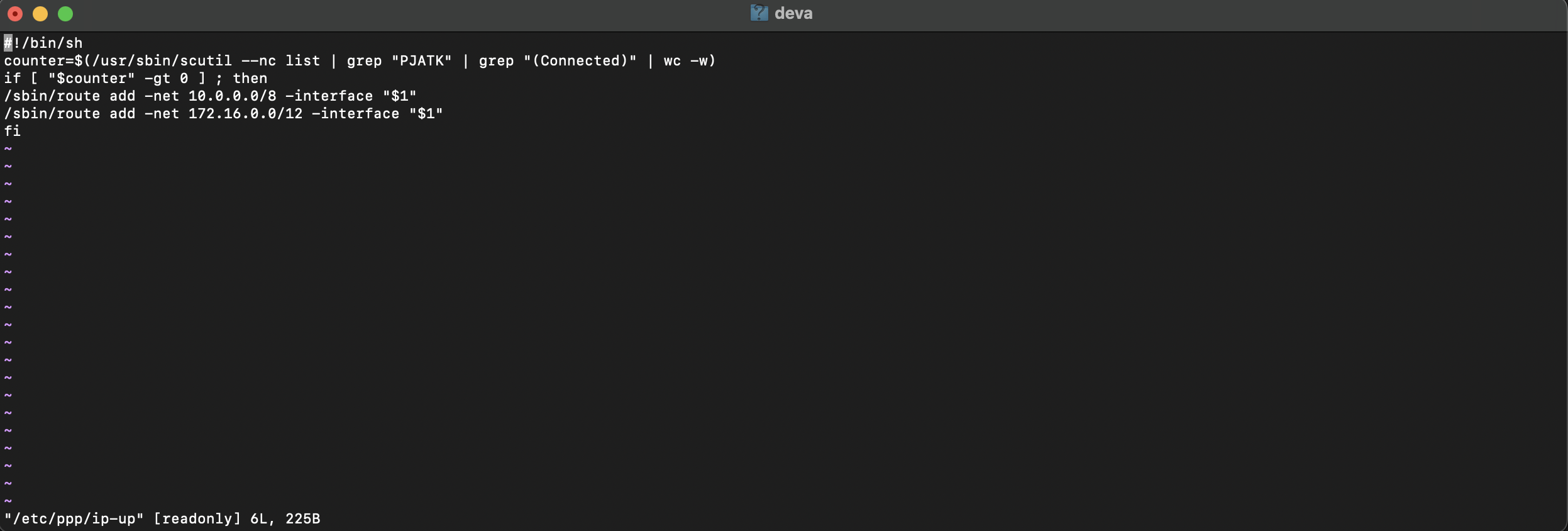

Wklejamy do pliku następującą zawartość:

#!/bin/sh
counter=$(/usr/sbin/scutil --nc list | grep "PJATK" | grep "(Connected)" | wc -w)
if [ "$counter" -gt 0 ] ; then
/sbin/route add -net 10.0.0.0/8 -interface "$1"
/sbin/route add -net 172.16.0.0/12 -interface "$1"
fi

⚠️ UWAGA: Jeśli nazwa waszego połączenia VPN jest inna niż „PJATK", należy w drugiej linii kodu zmienić ją na właściwą.

Zapisujemy plik:

• W edytorze nano: naciśnij Ctrl+X, następnie Y, a potem Enter aby potwierdzić nazwę pliku

💾 Mapowanie dysków sieciowych

Procedura mapowania

1. Otwieramy aplikację Finder
2. Z menu Idź wybieramy polecenie Połącz z serwerem… (lub używamy skrótu klawiszowego Command + K)
3. W polu Adres serwera wpisujemy adres udziału sieciowego i klikamy Połącz
4. W okienkach autoryzacyjnych logujemy się kontem domenowym

Dostępne udziały sieciowe

ℹ️ Wskazówka: Zamień LOGIN na swój login użytkownika

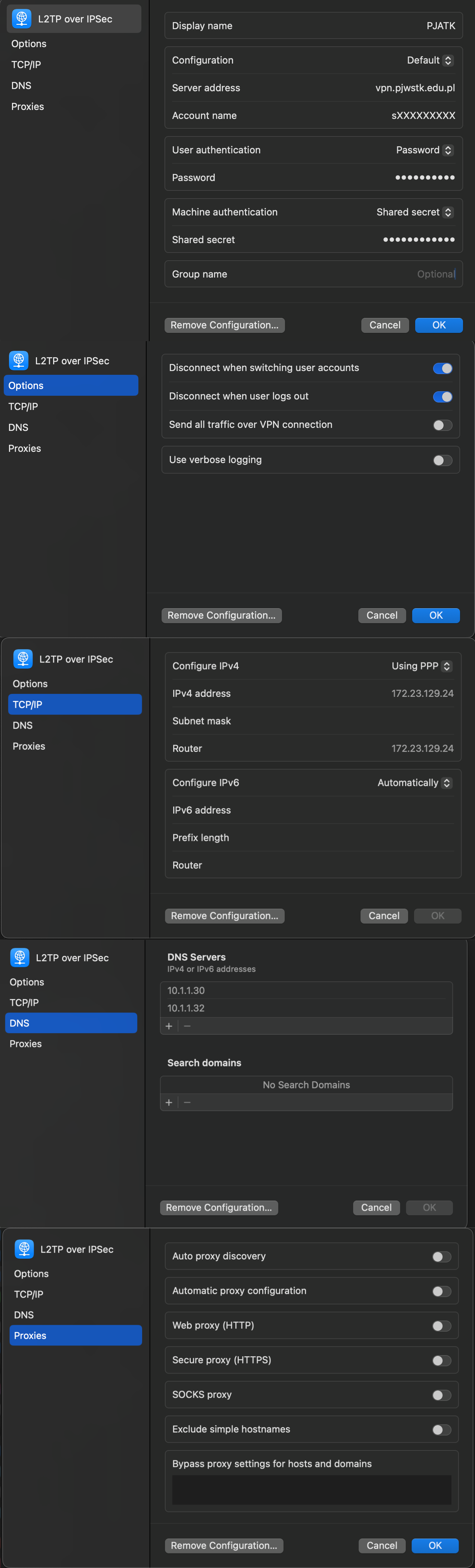

📷 Instrukcja graficzna
